Werk boekje onshape voor vmbo en het symposium.
Onshape op de telefoon en pc.
Extra oefening leerjaar 1
https://youtu.be/bPiigOZL4NY
De uitleg is voor inventor 2019. DE popup schermen zien er iets anders uit, de icoontjes en benamingen zijn gelijk. Goed kijken voor je iets aanklikt.

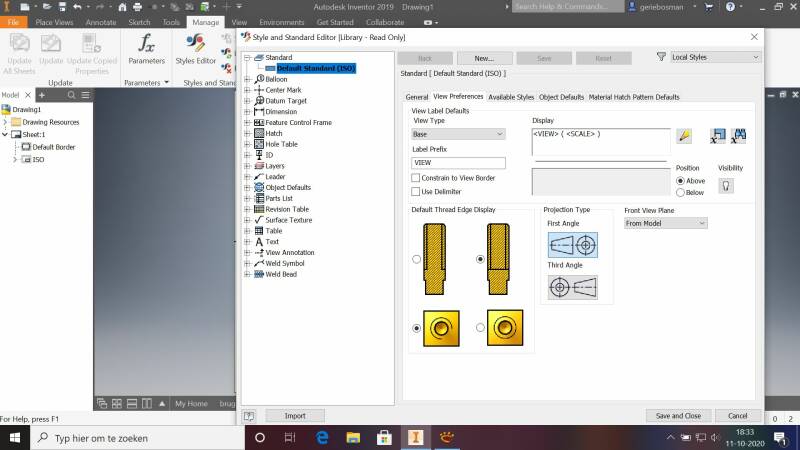

Sheetmetal Tekening in third angle zetten.
De werk tekening in de third angle zetten voordat we beginnen met het maken van de werk tekening.
Werk tekening maken H2 leerjaar 1 H4 en 5 Korte uitleg.
gebruik arcering
Leerjaar 2
Hieronder wt praktische uitleg ten beheoeve van H5.
Dit filmpje versterktde tekst in het boek.
link naar online tabel: https://www.nadro.nl/mark/iso-passingstelsel.html#asf
De youtube film hieronder bevat de basis kennis die we moeten opdoen in periode 3 leerjaar 2, Bekijk hem goed. het is extra informatie voor hoofdstuk 7 en 8
Dit filmpje bevat ook nog wat praktische tips over bematen in het algemeen.

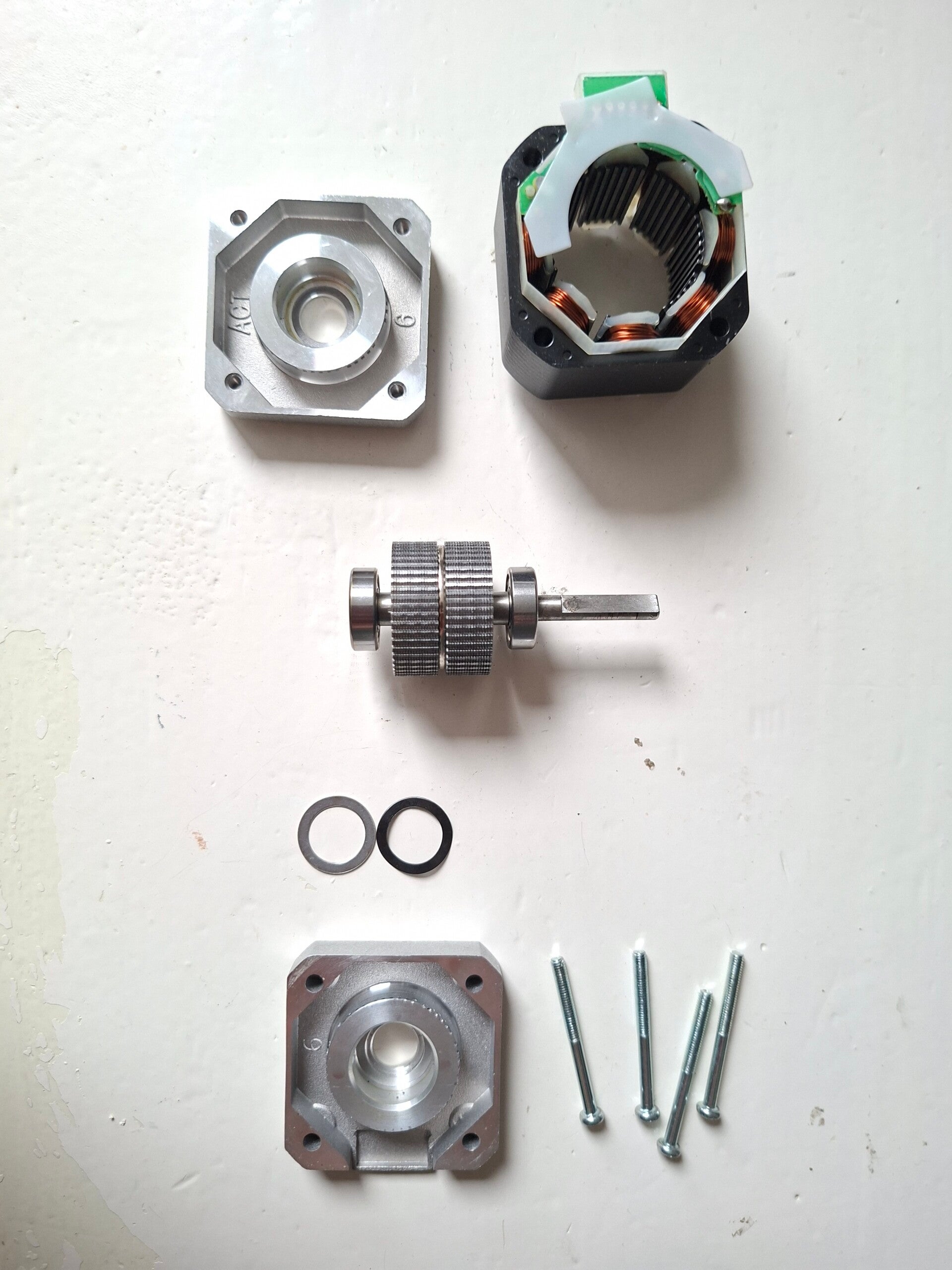

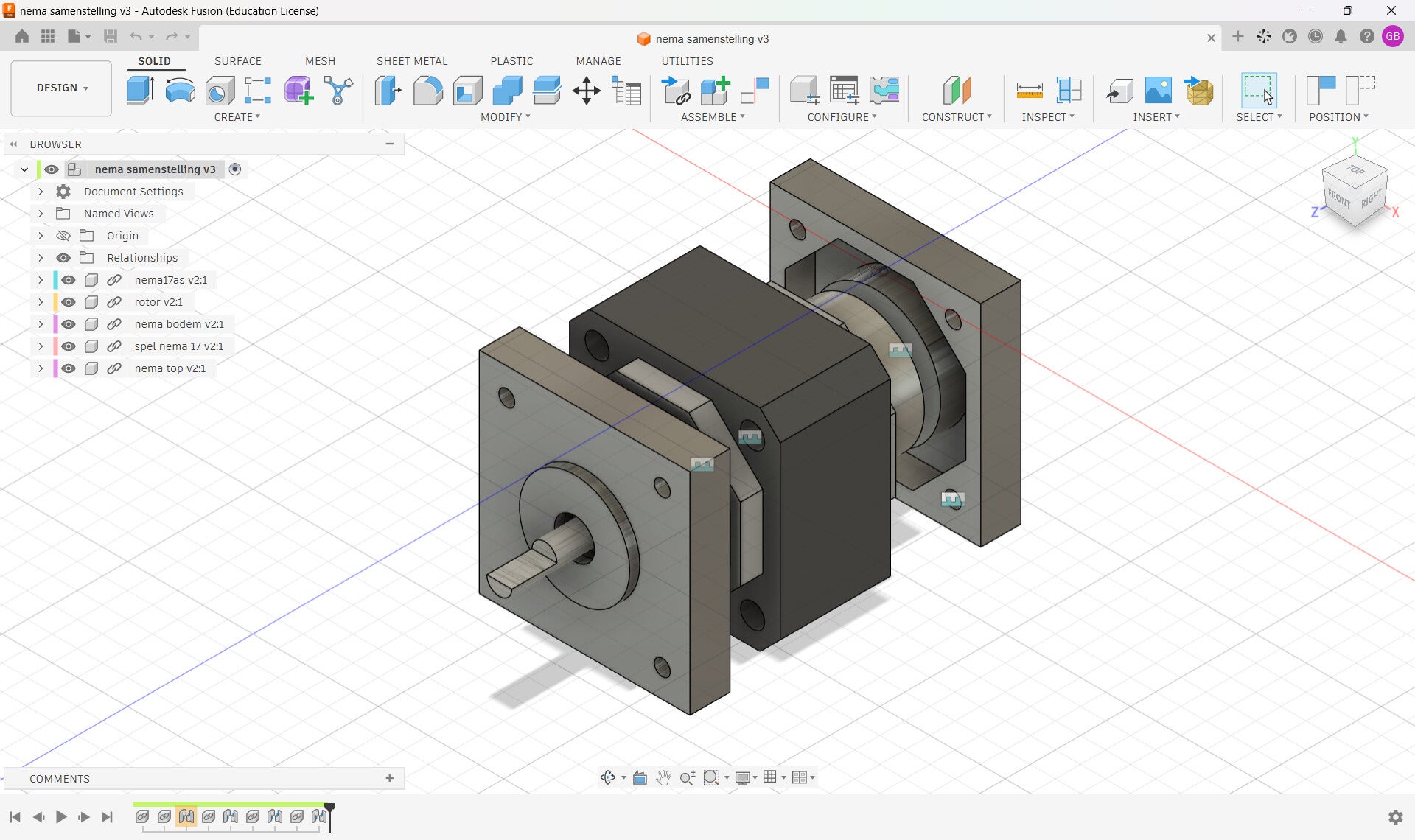

Als meet oefening gaan we een steppermotor uit elkaar halen en tekenen in fusion of inventor .

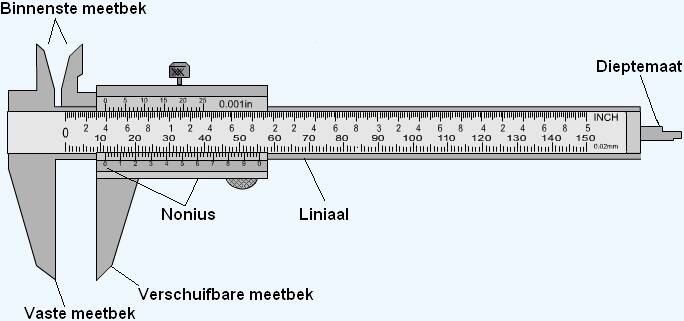

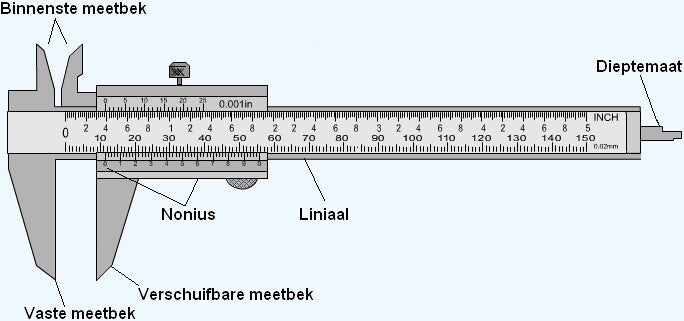

Dit opmeten doen we met een schuifmaat, hoe de schuifmaat te gebruiken kan je terug vinden in de link hieronder en verder met behulp van uitleg van de docent.
https://maken.wikiwijs.nl/190087/Schuifmaat#!page-7286324

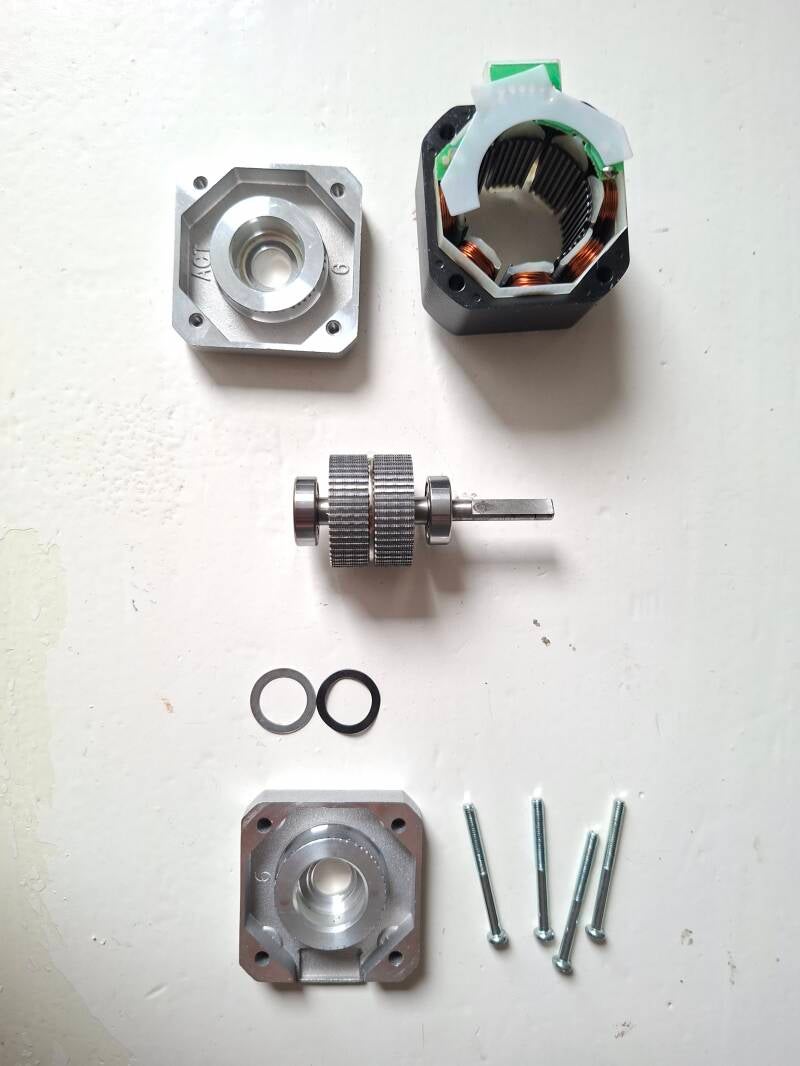

Let op de 2 ringen van
het achterste lager.
er is er een vlak en
een gegolfd.
Project, oefenen met het cad programma Onshape
We gaan een raket tekenen aan de hand van de link hieronder en deze gaan we ombouwen naar een raket auto en deze ook afschieten met raket brandstof.
https://stageoneeducation.com/cad-tutorial/
filmpje met enkele test modellen.
Raket auto met terreinbanden
Raket ontwerpen in onshape
Maak een werktekening van de raket met alle belangrijke tolleranties en een handschets van je autootje met raker erop of erin.

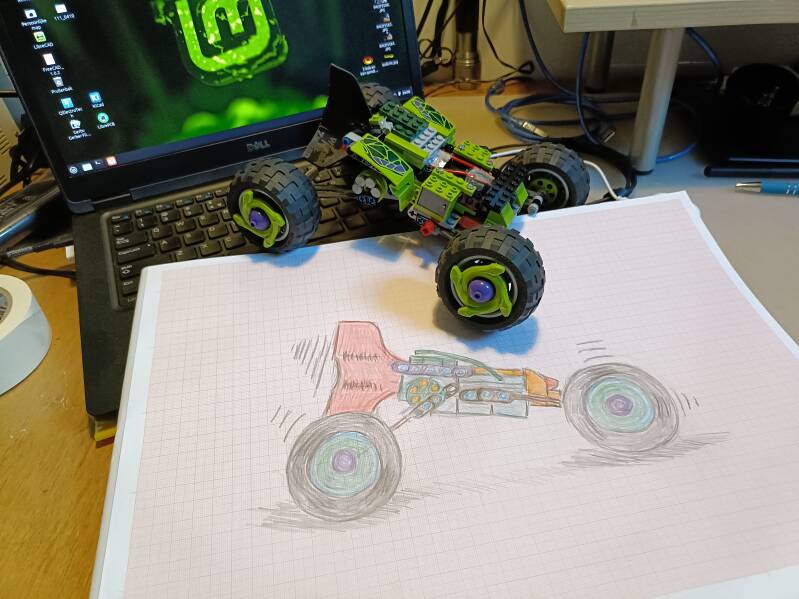

Handschets

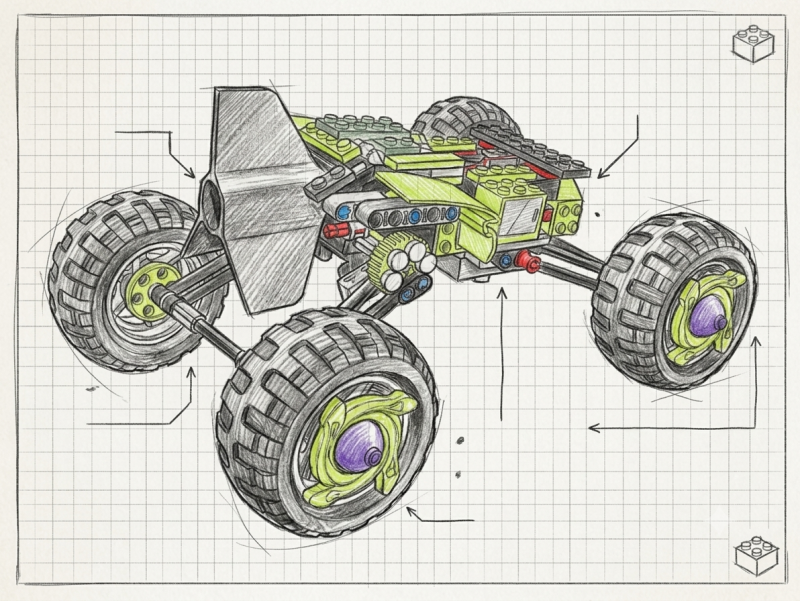

Door ai gemaakte schets.
Project robot arm, leerjaar 2 periode 3

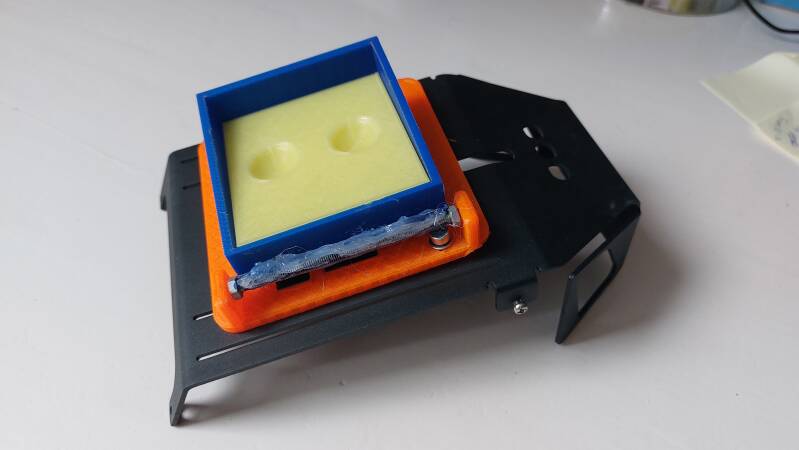

Je gaat voor de kleine robot arm, de Dobot mg400 , een vacuüm endeffector ontwerpen.
Deze ga je schetsen, 3D tekenen, maken en testen op de MG400. ( zie de werk volgorde hierboven).

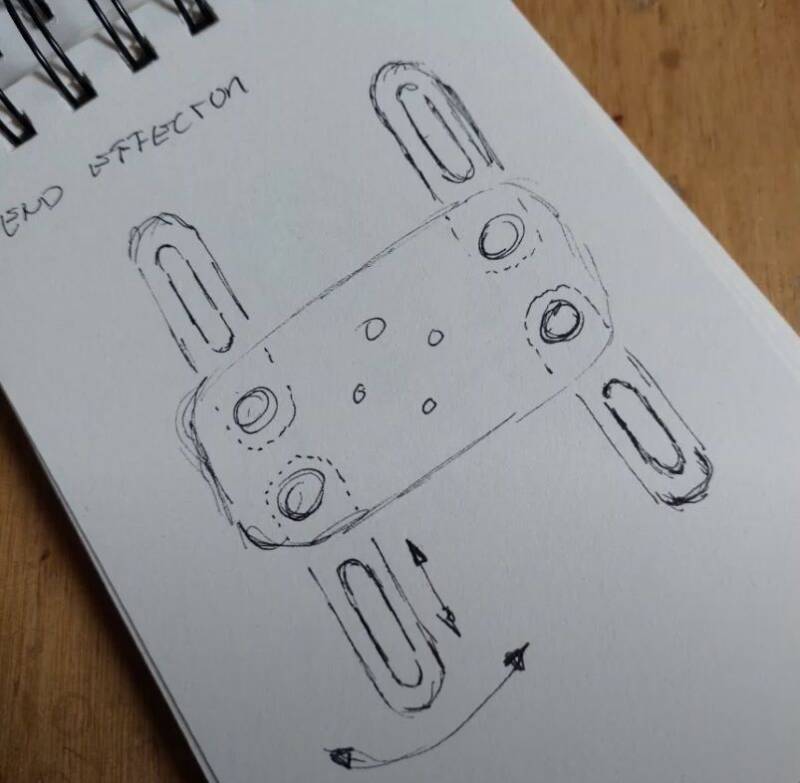

Schets van een verstelbare end effector
Schets van een gripper voor papier.

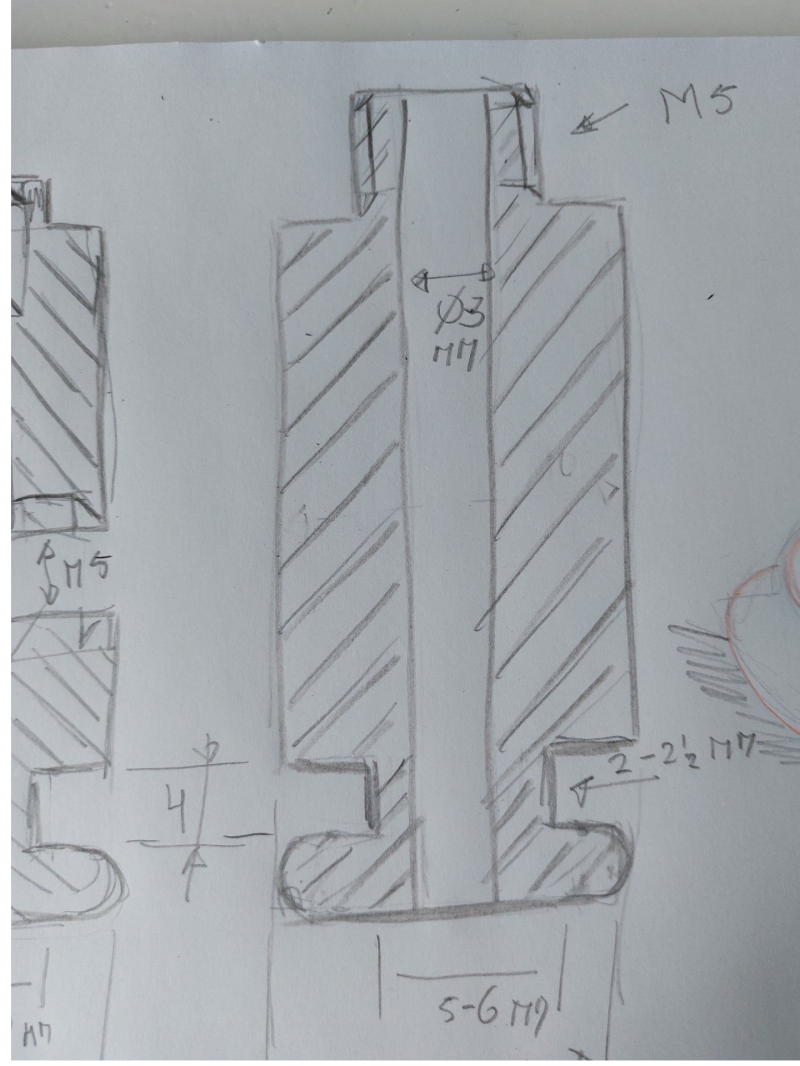

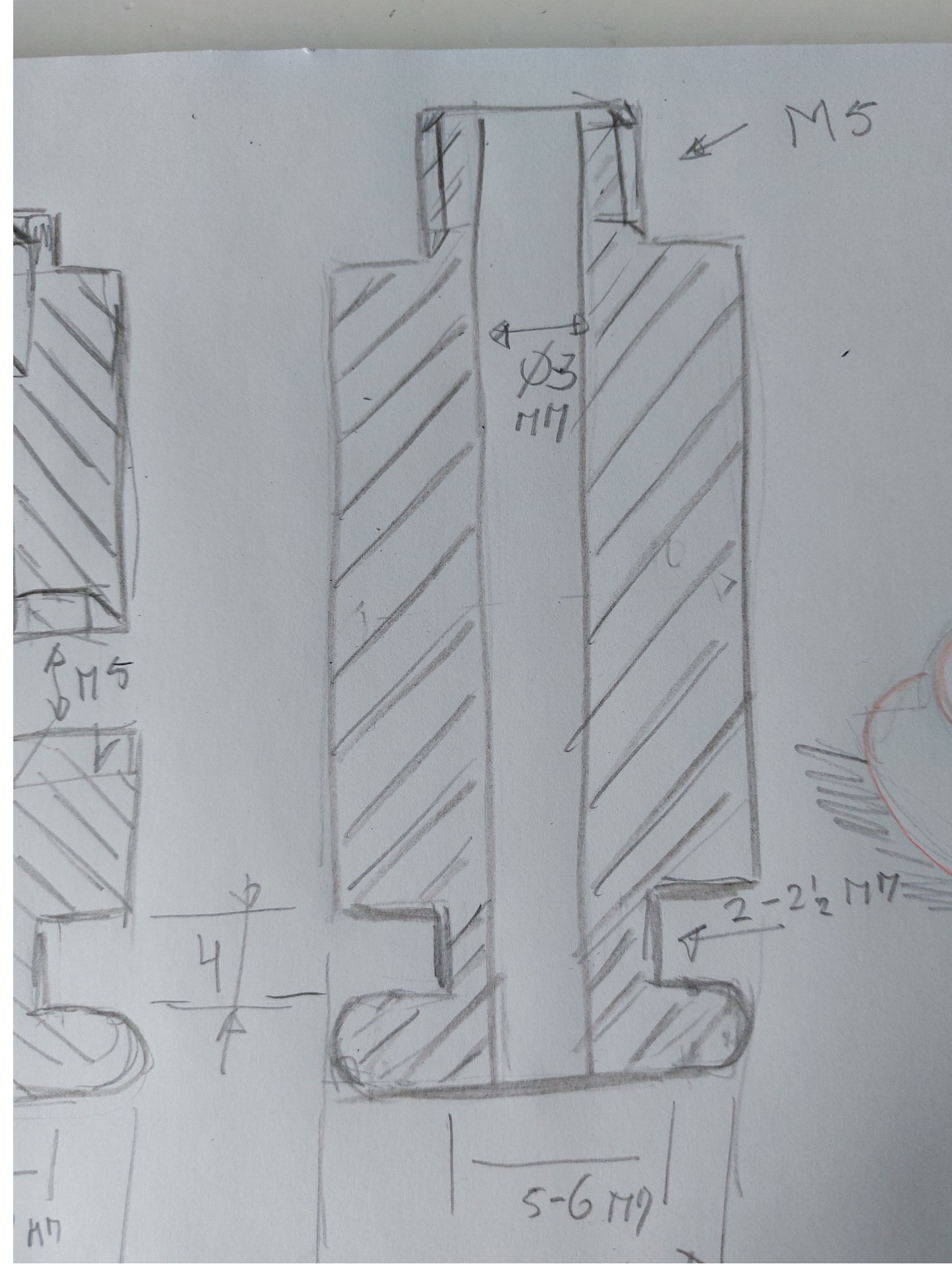

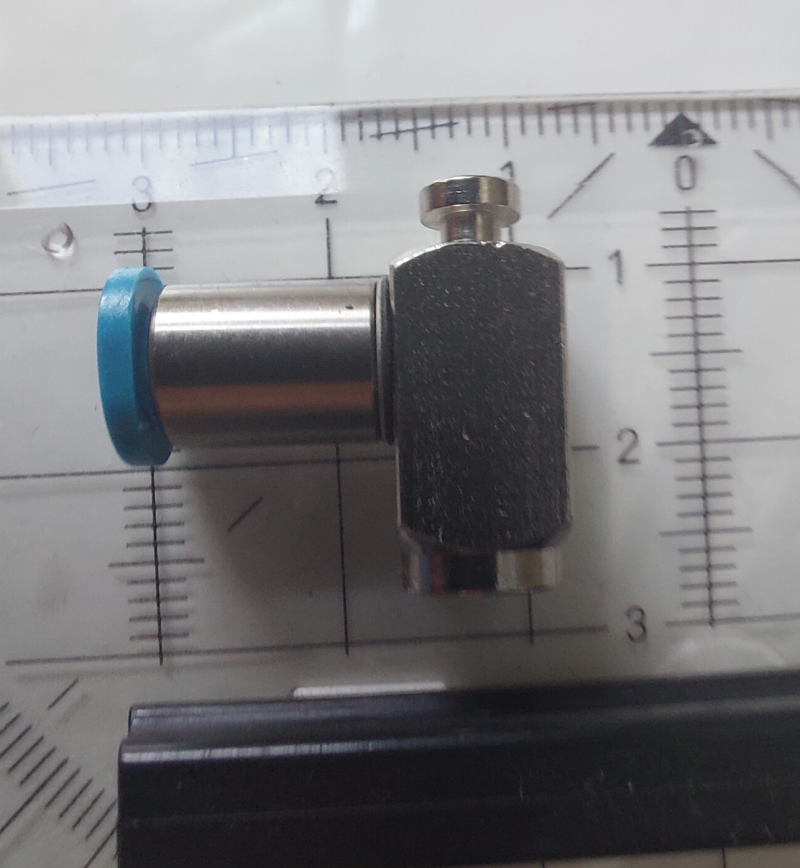

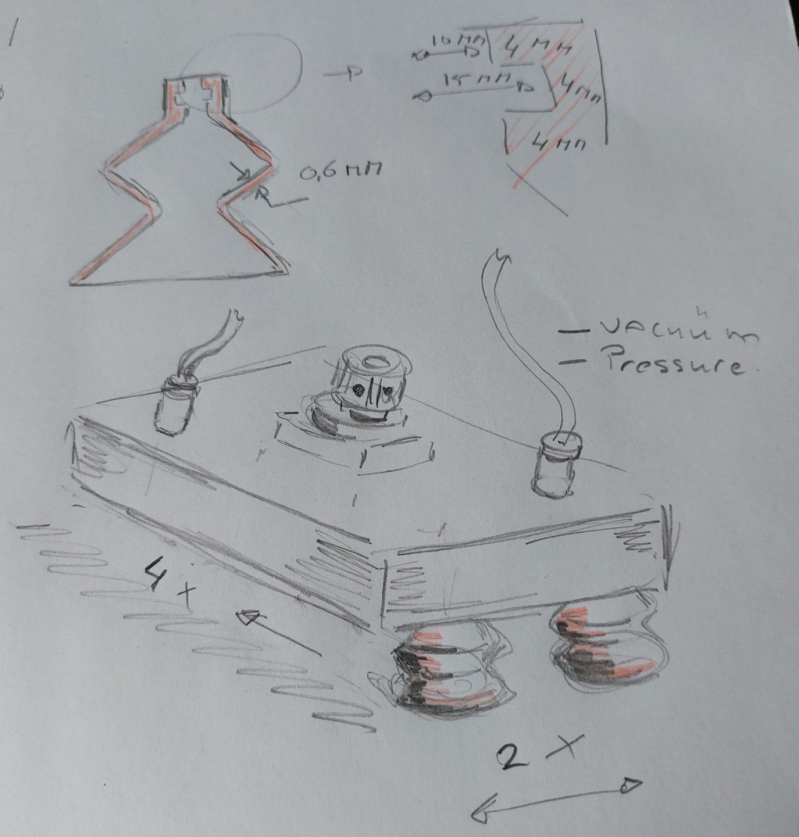

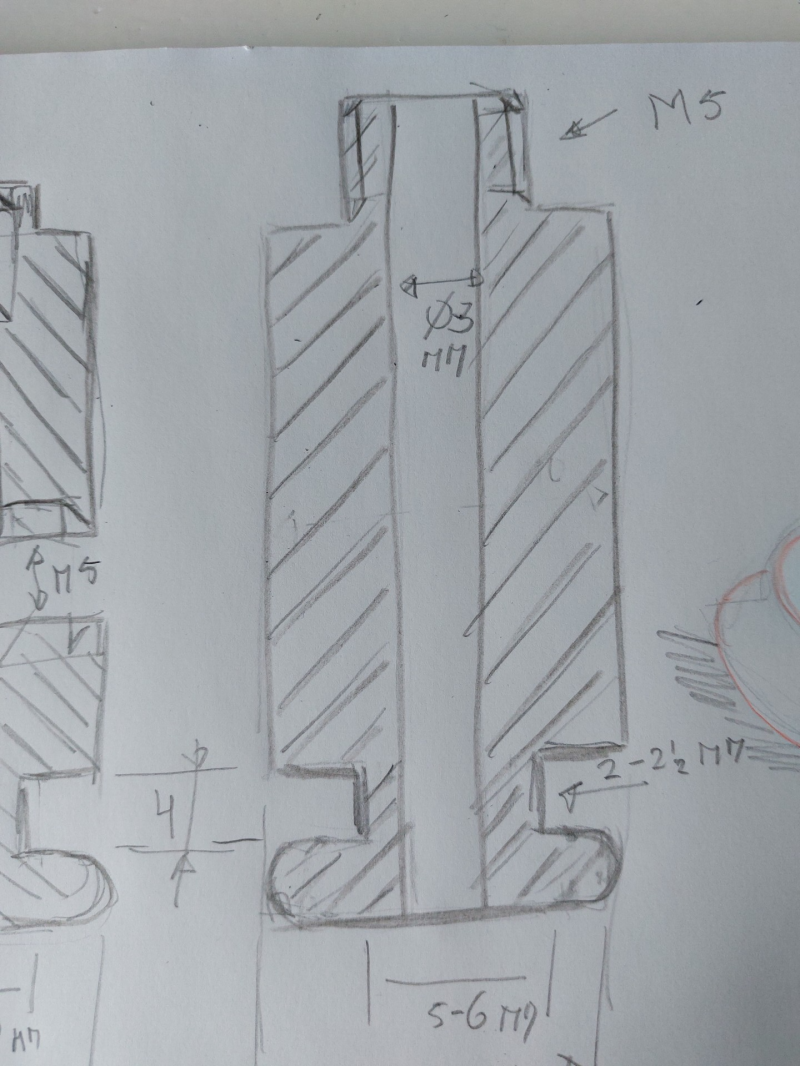

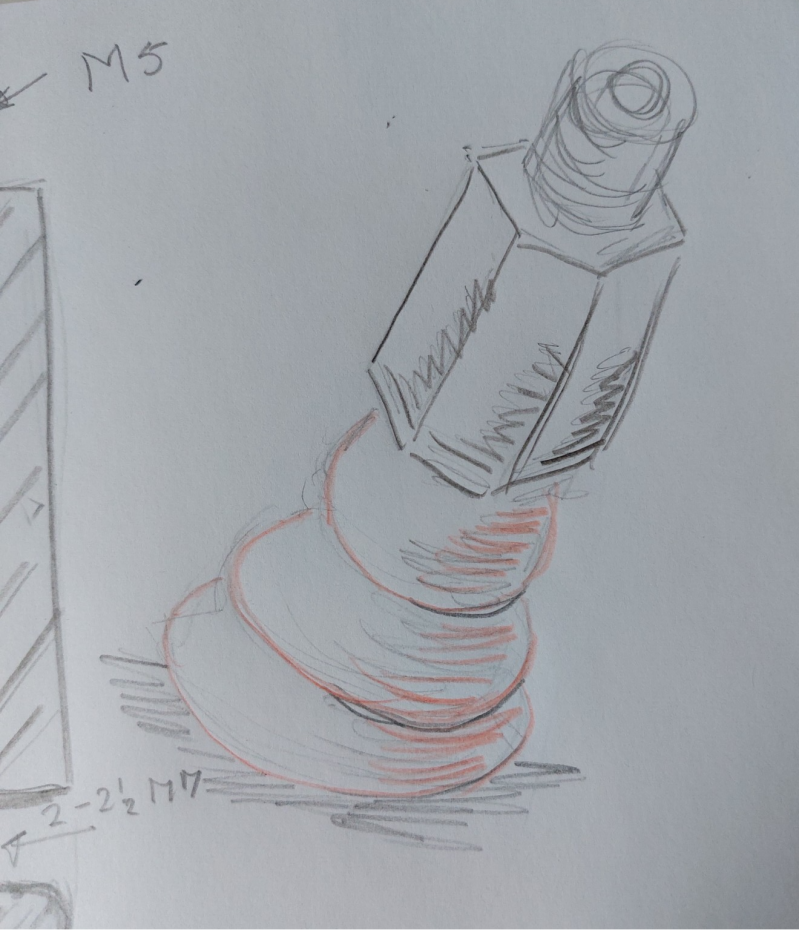

Hier onder wat schetsen van de vacuum houder en aansluiting en het youtube filmpje als voorbeeld.
Andere voorbeeld tekeningen zie de bijlage.
vooorbeeld filmpje over hoe de machine aan te sluiten en hoe de end effector te ontwerpen en maken staan hiero onder.

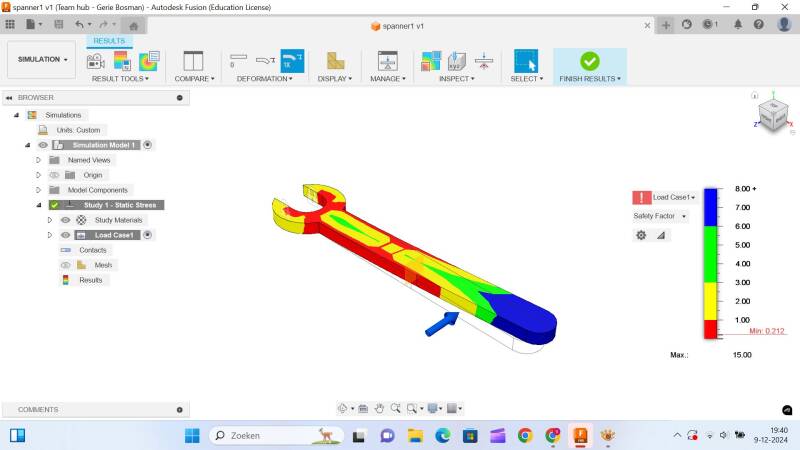

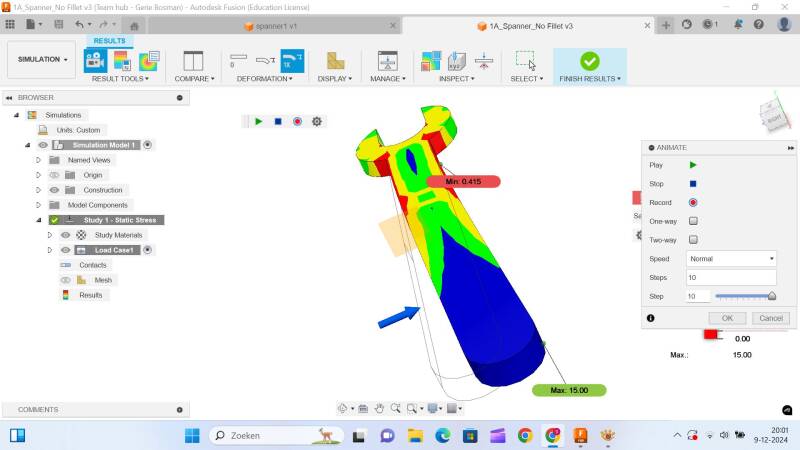

Oefenen met autodesk fusion360 simulation.
Weblinks voor pdf files en de oefen tekeningen.
pdf file basics: https://www.autodesk.com/autodesk-university/class/Getting-Started-Simulation-Fusion-360-Basics-2021.
pdf file uitgebreid en de oefen tekeningen om te downloaden: https://www.autodesk.com/autodesk-university/class/Stressing-Out-Simulation-Workspace-Fusion-360-2020

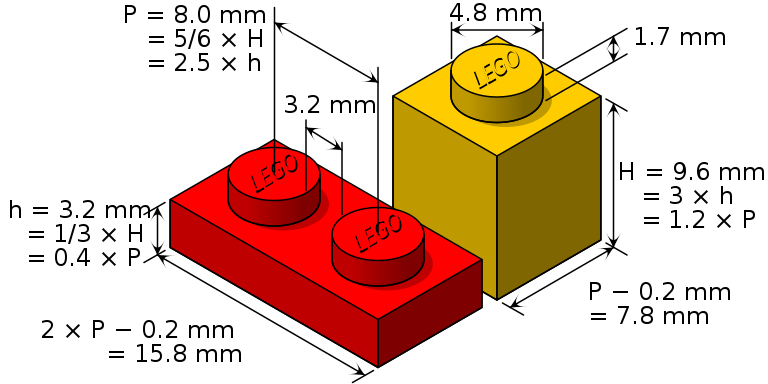

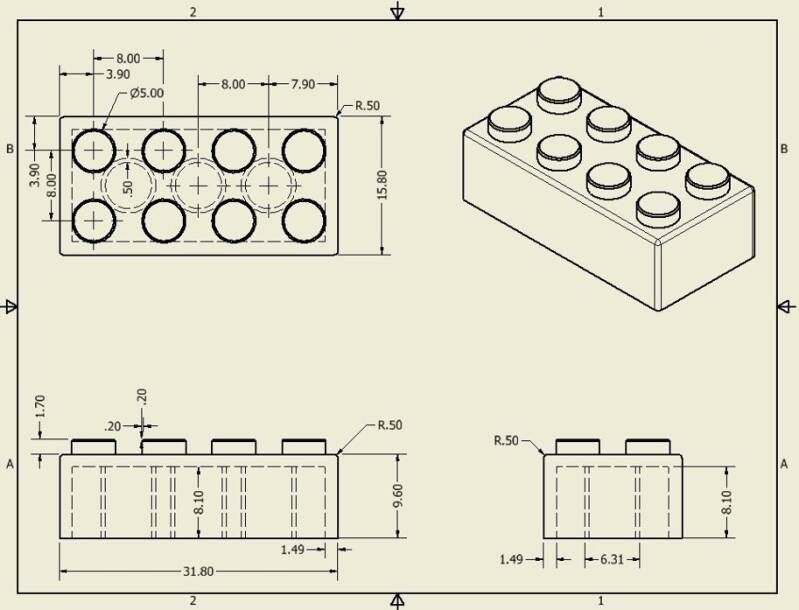

De afmetingen van legoblokjes
Het ontwerpen begint op pagina 18.
Periode 3
Video info over de stepcraft frees machine waar we het spookje mee gaan frezen en de Fusion teken opdracht de tafellamp.
Deze laatste mag alleen in fusion gemaakt worden.
Hier onder een betere afbeelding van de tekening die in de les is uitgedeeld.
Laatste opdracht.
Teken vier van de opdrachten van de linker tekening met de hand en als cad in inventor/fushion of onshape.
Leerjaar 3
oefenen met een tekeningen pakket.

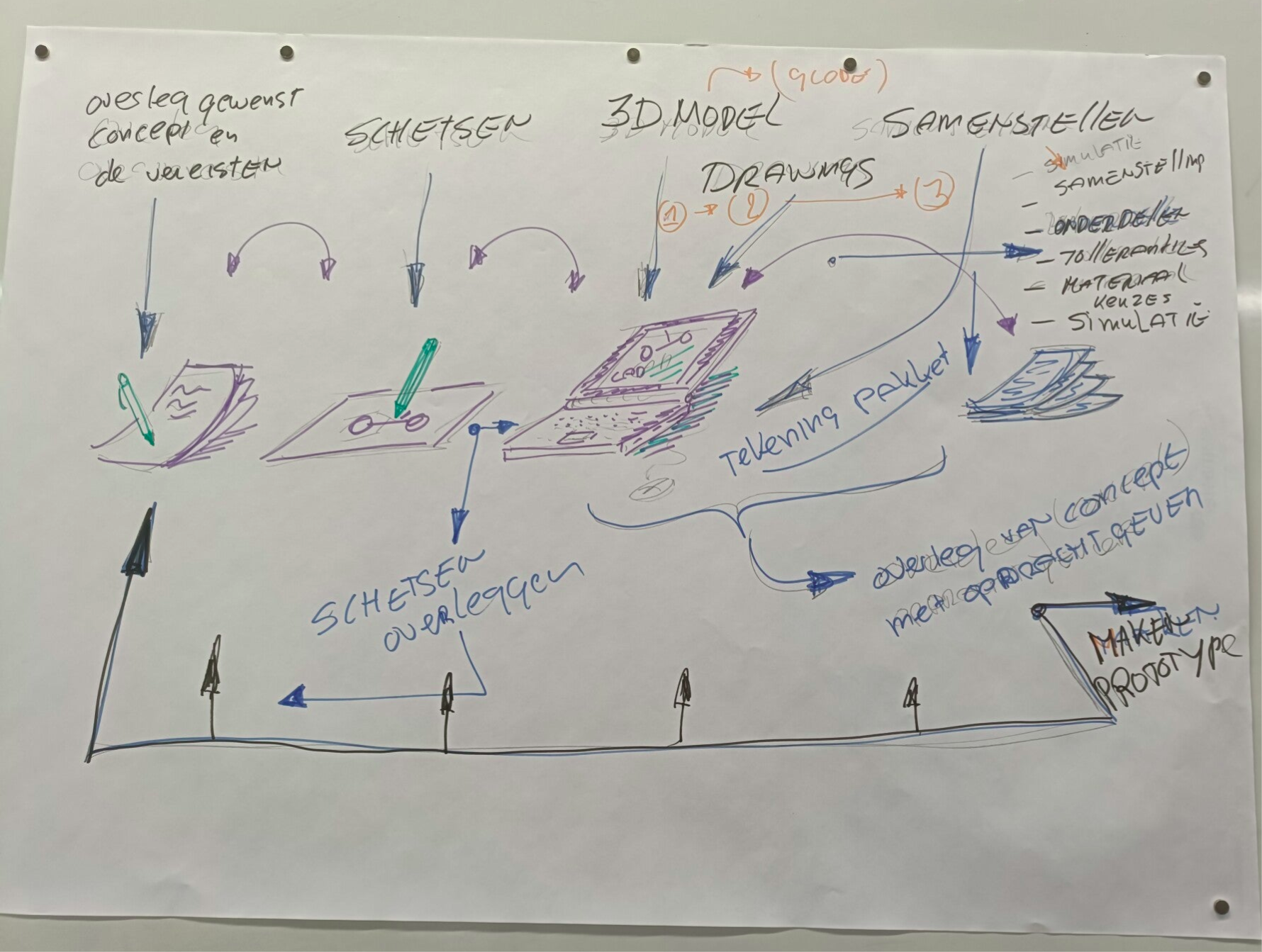

Hierboven de de uitleg van het bord.
les 1 Van overleg met de opdracht gever naar een schets .
De opdracht is een telefoon karretje.
les 2 van een schets, mits goedgekeurd naar een 3d model en werk tekeningen.
Les 3 de toleranties en gekozen materiaal toevoegen en dan de samenstelling als drawing met een partlist.
les 4 overleg het resultaat met de klant en hoe in te leveren.
les 5 inleveren.
Een betere tekening komt nog! ( work in progress )
